家用制氧机的PSA工作原理

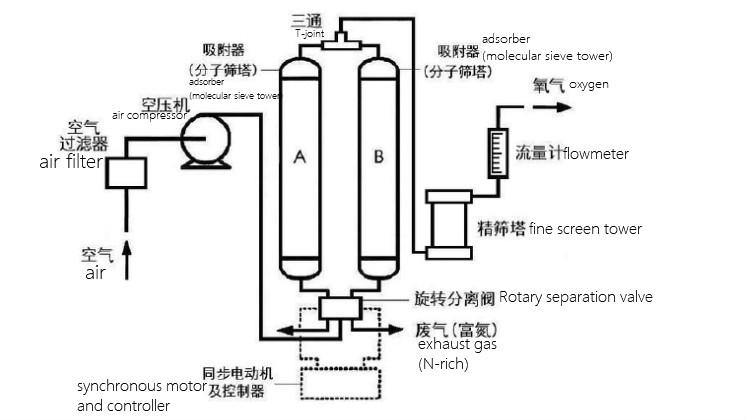

     家庭制氧采用气压低于0.2MPa的吸附工艺，其工作原理如上图所示，采用Skarstrom循环两床（即两个分子筛塔）制氧机形式，工作过程如下:

       空气经过滤器进入压缩机,压缩空气通过旋转分离阀进人吸附器A、B进行吸附分离，控制系统控制分离阀改变吸附周期，以及分配进气和排气流动方向。以过程中一个循环为例（见图2），压缩空气进人吸附器A，此时旋转阀门FA1、FA2打开，FB1、FB2关闭，空气中的氮气被吸附到吸附器内的分子筛中，氧气通过吸附器顶端三通流出，一部分用于反吹处于解吸状态的吸附器B，另一部分经过精筛塔和流量计输出。当吸附器A中分子筛达到吸附饱和临界状态前，控制器将阀门FA1、FA2关闭，FB1、FB2打开，见图3，进气被切换到吸附器B，同时对吸附器A减压解吸，解吸气（废气富氮）经分离阀排出。吸附器B工作过程同吸附器A完全相同，二者交替工作完成连续生产氧气。
